Viðnámsstýring er kjarnaþáttur háhraða PCB framleiðslu
Í nútíma rafeindakerfum þar sem merkjahraði fer yfir 10Gbps og klukkutíðni fer inn á GHz-sviðið, ákvarðar viðnámsstýring beint heilleika merkjasendingar og áreiðanleika kerfisins og er óbætanlegur kjarnatengil í háhraða PCB-framleiðslu. Það stjórnar nákvæmlega einkennandi viðnám flutningslína til að forðast endurspeglun merkja, röskun og orkutap, og styður við stöðuga notkun í háþróuðum-atburðarásum eins og 5G samskiptum, gervigreind netþjónum og millimetrabylgjuratsjá á ökutæki.

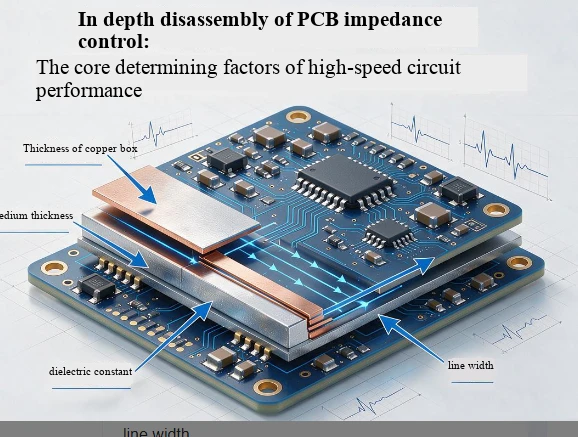

Viðnámsstýring í PCB vísar til þess ferlis að stilla nákvæmlega færibreytur eins og vírbreidd, koparþykkt, raflagsþykkt og rafstuðul plötunnar í gegnum framleiðsluferlið til að koma á stöðugleika einkennandi viðnáms merkjasendingarleiðarinnar við fyrirfram ákveðið markgildi.
Einkennandi viðnám er hlutfall eðlisspennu og straums rafsegulbylgju sem breiðist út eftir flutningslínu, mælt í ohmum og ákvarðað af dreifðri inductance og rýmd á hverja lengdareiningu.
Staðlað viðnámsgildi í iðnaði: Einfalt merki eru að mestu 50 Ω, USB 2.0 mismunamerki eru 90 Ω, HDMI/USB 3.0/Ethernet mismunamerki eru 100 Ω og RS422 mismunamerki eru 120 Ω.
Fjórar lykilástæður fyrir því að verða kjarnahlekkur
1. Fjarlægðu rækilega merkjaendurkast og tryggðu heilleika merkja
Háhraðamerki eru send í formi rafsegulbylgna. Þegar skyndileg breyting verður á viðnám, mun hluti af merkjaorkunni skoppast aftur til upprunaenda, sem veldur röskun á bylgjulögun eins og yfirskot, undirskot og hringingu. Jafnvel viðnámsfrávik upp á aðeins 2 Ω getur valdið verulegri merkideyfingu í 5GHz hátíðnisviðum 5GHz, sem leiðir beint til gagnavillna og kerfishruns.
2. Hámarka skilvirkni merkjaorkuflutnings
Ósamræmi við viðnám getur valdið því að mikið magn af merkjaorku tapast í formi endurkasts og jafnvel breytist í varmaorku, sem leiðir til staðbundinnar ofhitnunar. Með því að taka 5G grunnstöðvar sem dæmi, getur ósamræmi viðnáms stytt verulega skilvirka sendingarfjarlægð merkja, en nákvæm viðnámsstýring getur gert næstum allri merkjaorku kleift að ná álagsenda á skilvirkan hátt.
3. Bættu rafsegulsviðssamhæfi (EMC) verulega frammistöðu
Viðnámstap á stjórn getur valdið því að mikið magn af há-tíðniþáttum há-hraðamerkja leki út, sem eykur rafsegultruflanir (EMI) og truflar eðlilega notkun nærliggjandi hringrása. Strangt viðnámsstýring getur bælt EMI myndun frá upptökum og uppfyllt kröfur í sterku rafsegulumhverfi eins og bíla- og iðnaðarstýringu.
4. Strangar kröfur um stuðning við há-há-tíðnisviðsmyndir
Í ofurháhraðaaðstæðum eins og 77GHz millimetrabylgjuratsjá fyrir ökutæki, DDR5 minni og 100G ljóseiningum hefur merkihækkunartíminn náð píkósekúndustigi og viðnámsþolsþörf hefur verið þrengd úr hefðbundnum ± 10% í ± 5% eða jafnvel ± 3%. Án nákvæmrar viðnámsstýringar er ómögulegt að ná fram virkni vörunnar.
Kjarnapunktar viðnámsstýringar í framleiðslulokum
Viðnámsstýring er kerfisverkfræði í fullri keðju sem gengur í gegnum hönnun, efnisval, framleiðslu og prófun. Kjarnastýringarvíddir innihalda:
Stöflun og efnisstýring: Tilgreindu nákvæmlega líminnihaldið og gerð glerdúka hálfhertu blaðsins, veldu há-tíðniblöð með lágt rafstuðulþol eins og Rogers, og forðastu viðnámsbreytingu af völdum sveiflna í rafþykkt og Dk-gildi.
Nákvæmni stjórnun ferlis: Stýrðu strangt umburðarlyndi línubreiddar með ætingarbótatækni til að tryggja einsleitni koparþykktar meðan á rafhúðun stendur og forðast ósamfellu viðnáms af völdum skyndilegra breytinga á rúmfræðilegum stærðum raflögnarinnar.
Hermun og sannprófun: Notaðu staðlaðar verkfæri eins og Polar SI9000 til að reikna út línubreidd og bil fyrirfram. Fullunnin vara er skoðuð að fullu með tímalénsreflektometer (TDR) og viðnámsprófunarskýrsla er gefin út til að tryggja samræmi við hönnunarkröfur.
