Í flóknum heimi rafeindatækja er PCB lykilmiðstöðin sem tengir ýmsa rafeindaíhluti. The4-laga PCB hringrás, með hæfilegri laghönnun sinni, hefur fundið frábært jafnvægi milli kostnaðar og frammistöðu og er mikið notað á mörgum sviðum eins og rafeindatækni fyrir neytendur, iðnaðarstýringu og rafeindatækni í bifreiðum.
efsta stigi
Á efsta stigi, sem "framhliðarberi" 4-laga PCB hringrásarborðsins, tekur það á sig fjölmargar mikilvægar skyldur. Frá sjónarhóli íhlutaskipulags er það aðalstaðsetningarlagið fyrir mikinn fjölda rafrænna íhluta. Í 4-laga PCB snjallsíma eru lykilþættir eins og örgjörvar, minniskubbar og RF einingar oft settir út hér. Þetta lag krefst vandlegrar skipulagningar á staðsetningu íhluta til að tryggja stystu merkjasendingarleiðina, draga úr merkjatruflunum og bæta heildar rafafköst. Hvað varðar merki sendingu, er efsta lagið ábyrgt fyrir vinnslu á miklum fjöldahá-tíðniog-háhraðamerki. Til dæmis, í háhraða gagnasendingarviðmótsrásum, þurfa efstu-línurnar að hafa góða rafmagnseiginleika eins og lágt viðnám og lítið tap til að tryggja stöðuga og hraða gagnaflutninga, forðast röskun eða tap á merkjum. Á sama tíma þarf hringrásarhönnun á topp-stigi einnig að huga að vandamálum um rafsegulsamhæfi, draga úr áhrifum rafsegultruflana sem myndast af sjálfu sér á aðrar rafrásir með sanngjörnum raflagnaaðferðum og hlífðarráðstöfunum og auka getu til að standast ytri rafsegultruflanir.
botnlag
Neðsta lagið gegnir einnig óbætanlegu hlutverki í 4-laga PCB hringrásinni. Það bætir við efsta lagið og smíðar í sameiningu fullkomið hringrásartengingarkerfi. Neðsta lagið er einnig notað fyrir uppsetningu íhluta, sérstaklega fyrir íhluti með mikið rúmmál, þunga eða þurfa sérstaka hitaleiðnihönnun. Að setja þau upp við neðsta lagið hjálpar til við að hámarka heildarskipulag og hitaleiðniáhrif PCB. Í sumum há-afleiningum eru viðeigandi íhlutir settir upp í neðsta lagið, sem gerir það þægilegra að setja upp og útbúa hitavaskinn. Frá sjónarhóli línutengingar ber neðsta lagið ábyrgð á viðbótartengingu við efstu laglínurnar. Eftir að hafa lokið hlutasendingu á efsta lagið halda margar merkjalínur áfram að senda í gegnum gegnum gegnum til neðsta lagsins og mynda heila merkjaleið. Í flóknum tengingum fjöllaga hringrása getur hæfileg skipulagning undirliggjandi hringrása í raun dregið úr merkjaflutningi og truflunum og tryggt nákvæmni og stöðugleika merkjasendingar. Að sama skapi verður að fylgja ströngum rafafköstum og EMC stöðlum við hönnun undirliggjandi rafrása til að tryggja áreiðanlega notkun alls PCB í flóknu rafsegulumhverfi.
Afllag
Afllagið er „orkumiðstöð“ 4-laga PCB hringrásarborðsins, sem veitir stöðugan og áreiðanlegan aflgjafa fyrir allt rafrásarkerfið. Afllagið er venjulega hannað sem koparþynnulag á stóru-svæði, sem hefur það að meginhlutverki að flytja raforku á skilvirkan hátt. Við notkun rafeindatækja þurfa mismunandi rafeindaíhlutir aflgjafastuðnings við mismunandi spennustig. Afllagið getur dreift raforkunni nákvæmlega frá aflinntaksviðmótinu til hvers íhlutapinna sem þarfnast aflgjafa með hæfilegri skiptingu og raflögn. Til dæmis, í 4-laga PCB tölvumóðurborðs, veitir afllagið viðeigandi spennu á mismunandi íhluti eins og örgjörva, skjákort og minni til að mæta viðkomandi vinnuþörfum. Stóra koparþynnan í afllaginu dregur ekki aðeins úr viðnáminu við orkuflutning, dregur úr orkutapi og hitamyndun, heldur gegnir einnig ákveðnu hlífðarhlutverki og dregur úr truflunum á aflmerkjum á öðrum merkjalögum. Á sama tíma er einangrunarhönnunin milli afllagsins og annarra laga mikilvægt til að tryggja að engin öryggisvandamál séu eins og leki við háspennu og hástraumsvinnuskilyrði og til að tryggja rafmagnsöryggi og stöðugan rekstur alls PCB.
Jarðlag
Líta má á jarðtengda lagið sem „stöðugan hornstein“ 4-laga PCB hringrásar og gegnir mikilvægu hlutverki í hringrásarkerfinu. Jarðtengingarlagið samanstendur einnig af stóru svæði af koparþynnu, og meginhlutverk þess er að veita sameinaða viðmiðunarmöguleika fyrir alla hringrásina, það er jarðtengingargetan. Við notkun rafeindatækja þarf straumurinn sem myndast af hverjum íhlut að mynda hringrás í gegnum jarðlagið. Gott jarðtengingarlag getur í raun dregið úr jarðtengingu viðnám, lágmarkað truflun á skilaleiðum merkja og bætt heilleika merkja. Til dæmis, í háhraða stafrænum hringrásum, getur hröð merkjaskipti myndað mikið magn af harmoniskum truflunum. Jarðtengingarlagið getur veitt lágviðnámsleið fyrir þessa truflandi strauma, sem gerir þeim kleift að dreifa hratt og forðast að hafa áhrif á önnur eðlileg merki. Að auki gegnir jarðtengingarlagið einnig mikilvægu hlutverki í EMC-vörn. Það getur varið áhrif ytri rafsegultruflana á innri hringrás PCB, á sama tíma og rafsegulgeislun sem myndast inni í PCB til jarðar, dregur úr rafsegulmengun í umhverfinu. Í sumum notkunaratburðarásum sem krefjast afar mikils rafsegulsamhæfis, eins og lækningabúnaðar og rafeindabúnaðar í geimferðum, er hönnun og hagræðing jarðtengingarlaga sérstaklega mikilvæg, sem tengjast beint afköstum og öryggi búnaðarins.

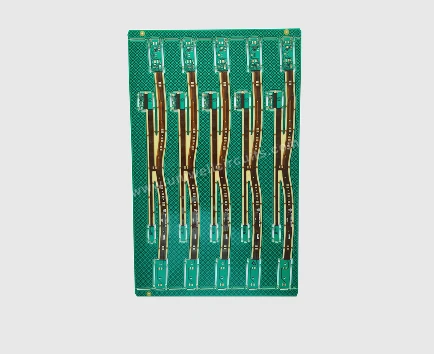

4-laga PCB hringrás hátíðni prentað hringrás borð
