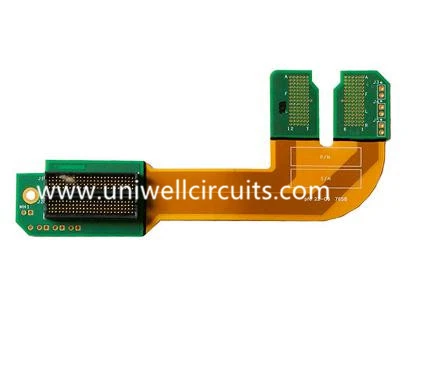

Single hlið Flex stíf hringrás borð
1.Fyrirtækisupplýsingar
Forskrift
Nafn: Single hlið Flex stíf hringrás borð
Grunn breytur: efni uppbygging: tvöfaldur hliða + lág tap gula kápa kvikmynd + (lína kopar + lím + hátíð dielectric pólýímíð grunn efni + lím + lína kopar) + lág tap gulu kápa filmu.
Resistance: frjálst að beygja og snúa.
Layer: 1
Karlmaður: + / - 0,03 mm
Þykkt: 0,15 mm
Styrking: Jákvæð og neikvæð 0,15 mm stálþynning.
Framleiðsluferli: lóðmálmhúð, stakplata, þekja lag, filmuhúðuð gerð, mótstöðu - suðu tegund verja.
Yfirborðsmeðferð: gull (gull) 1 ~ 2 microinch.
Lágmarksstærð breiddar / línu fjarlægð: 0,06 mm / 0,09 mm
Á Uniwell, við erum stolt af því að afhenda nokkrar af bestu stífum sveigjanlegum prentplötum á markaðnum. Við viljum sýna þér nákvæmlega hvað við getum gert fyrir þróun þína, frá verkfræði og frumgerð til stórar bindi.
Sparaðu þér tíma og vernda fjárhagsáætlun þína þegar þú hefur samband við Uniwell í dag til að ræða við komandi verkefni.
2.Við birgir

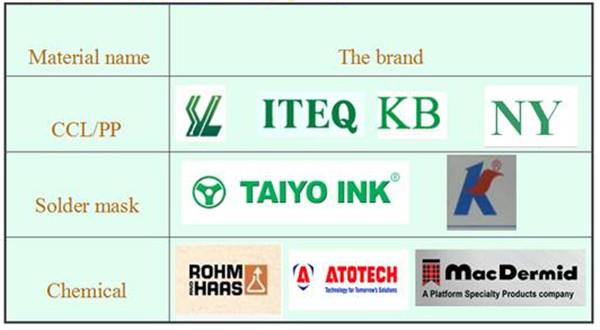

Réttu efni er mikilvægt þegar um er að ræða stíf-flex prentað hringrásartæki eða prentað hringrásartæki. PCB-efni með ófullnægjandi efni geta mistekist á mikilvægum tímum, brotið, lent í eldi, valdið hættulegum neistum eða á annan hátt í hættu á rekstri þínum. Uniwell notar aðeins bestu efni fyrir hvert stíft beygja PCB til að tryggja að þú fáir bestum árangri með tilliti til sendingar sendingar, hitaleiðni og öryggi.
3.Síðan lýkur gerðum
Yfirborð prentaðra hringrása (PCB) er úr kopar til að tryggja að rafstraumar flæðir á skilvirkan hátt. Þessir málmar þurfa viðeigandi vörn gegn þætti til að koma í veg fyrir oxun og aðra tæringu. A svið af gerðum klára veitir mismunandi stigum vörn gegn versnun. Þeir aðstoða einnig við ákveðna notkun, svo sem með lóða. Ýmsar hringrásarborðsleikir eru fáanlegar, úr valkostum sem eru á viðráðanlegu verði og auðvelt að nota við dýr eða erfitt að klára klára sem notuð eru í aðeins háþróaðustu forritunum.

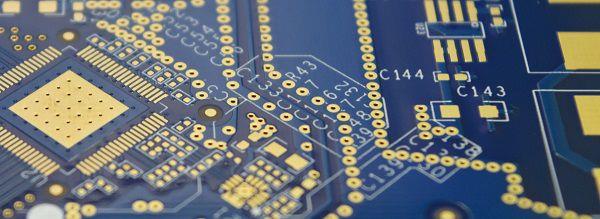

Immersion gull (ENIG)
Electroless Nickel Immersion Gold er ein vinsælasta víðtæka hringrásin sem er í boði í dag. Uppbyggður með tveimur lag af húðun leggur ENIG 2-4 μ "Au yfir 120-200 μ" Ni. Gullið verndar nikkelið frá tæringu og nikkelið verndar grunnmálmborðið og gerir krækjunum kleift að vera tryggilega lóðrétt á yfirborðið.
Kostir: Flat yfirborð á lóðmálmur, Lead Free og RoHS samhæft, Lengri geymsluþol, Hægt er að halda þéttari þolmörk fyrir málmhúð.
Ókostir: dýrt, merki tap fyrir merki heilindum forrit, svartur púði.

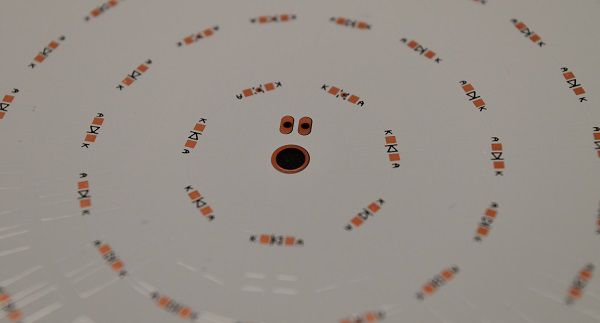

Immersion silfur
Immersion Tin (IAg) er beitt beint á grunnmálmum PCB með efnafræðilegum tilfærslu. Það er hagstæðari valkostur en ENIG, og það er einnig RoHS-samhæft. Dæmigerð þykkt fyrir Immersion Silver er 4-12u ". Vegna þess hvernig kopar og silfur samskipti, dreifast þeir að lokum að öðru leyti.
Kostir: Flat yfirborð á lóðmálmur, Lead-Free og RoHS samhæft, þéttari þolmörk geta verið haldið fyrir Útsala holur, lág tap fyrir Signal Integrity Umsóknir.
Ókostir: Meðhöndlun PCB getur valdið lóðavandamálum, það er hagkvæmara en ENIG en minna hagkvæmt en ISn, og ljúka getur slitnað og oxað.

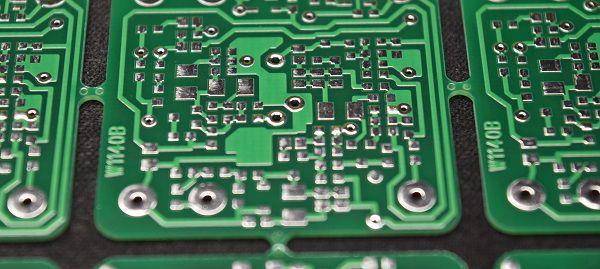

Immersion tin
Immersion Tin (ISn) er beitt beint á grunnmálmum PCB með efnafræðilegum flutningi. Það er hagkvæmari kostur en ENIG og Immersion Silver, og það er einnig RoHS-samhæft. Dæmigerð þykkt fyrir Immersion Tin er 20-50u ". Vegna þess hvernig tini og kopar hafa áhrif á þau dreifast þeir að lokum inn í annan.
Kostir: Flat yfirborð á lóðmálmur, Lead-Free og RoHS samhæft, þéttari þolmörk geta verið haldin fyrir Útsala holur og er vinsælt val fyrir stutt passa forrit.
Ókostir: Meðhöndlun PCB getur valdið skemmdum og lóðavandamálum, tini whiskers, styttri geymsluþol en ENIG.

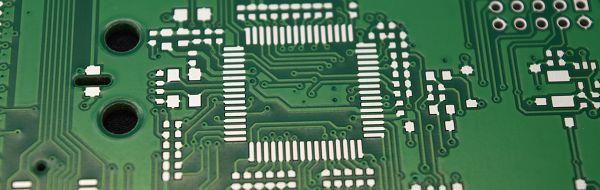

HASL
HASL er hagkvæm klára valkostur sem nýtir tini / leiða til að búa til þunnt hlífðarhúðuð á PCB. Hitaútbrot eru notuð til að hreinsa umfram blý eða tini af yfirborði borðsins. Fyrrverandi iðnaður staðall, HASL vinsældir hefur faltered vegna hugsanlegra RoHS samræmi málefni.
Kostir: Lágmarkskostnaður, langur geymsluþol, og HASL er reworkable.
Ókostir: Ójafn yfirborð til lóða, Inniheldur Lead (Ekki í samræmi við RoHS), getur ekki haldið þéttum vikmörkum á útsettum holum.
Pb-Free HASL
Nontoxic PCB klára tegundir eru að ná vinsældum vegna áhyggjuefna á bak við notkun blý í framleiðslu. Pb-Free HAL lýkur nota tini eða kopar pöruð með nikkel til að búa til hlífðarhúð. Pb-Free HASL hefur sömu kosti og galla eins og HASL nema Pb-FREE HASL er RoHS-samhæft og Lead-Free.

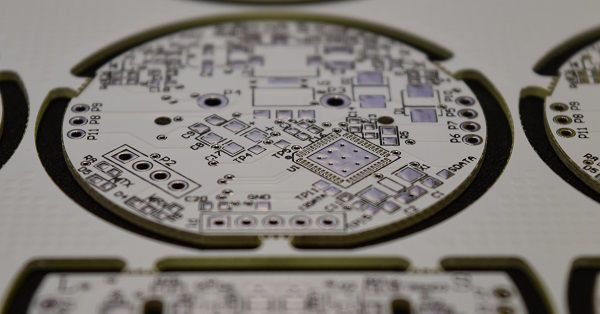

OSP
A PCB yfirborðsmeðferð samanburður byggist á grænum höfða skilur enga spurningu. Lífræn leysanlegt rotvarnarefni (OSP) kynnir ekki eiturefni inn í ferlið. Þess í stað er lífrænt efnasamband notað sem tengist náttúrulega með kopar og skapar lífrænt lag sem verndar gegn tæringu.
Kostir: Flat yfirborð til lóða, RoHS-samhæft og Lead-Free, Kostnaður árangursríkur. Ókostir eru; stutt geymsluþol, meðhöndlun PCB getur valdið lóðavandamálum, þykkt er ekki mælanleg.
Ókostir: stutt geymsluþol, meðhöndlun PCB getur valdið lóðavandamálum, þykkt er ekki mælanleg.

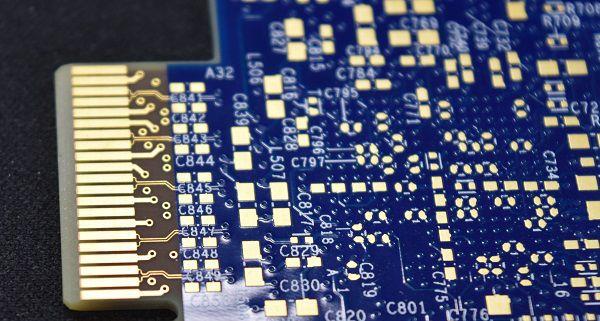

Hörð gull
Meðal dýrasta PCB yfirborðsgerðarinnar eru harðgildar forrit mjög endingargóð og njóta langvarandi geymsluþol. Þau eru almennt frátekin fyrir íhluti sem búast má við að þeir fái mikið magn af notkun, með venjulegum þykktum á bilinu 30 μl gull yfir 100 μn nikkel til 50 μin gull yfir 100 μn nikkel. Það er ekki oft notað fyrir lóða, vegna lélegrar lóða. Erfitt gull er venjulega notað fyrir brún tengi, rafhlaða tengiliði, og sumir próf borð.
Kostir við hörð gull: varanlegur yfirborð, leiðrétting og RoHS kvörtun og langur geymsluþol.
Ókostir: mjög dýrt miðað við aðrar lýkur, strætisplata getur verið krafist, og viðbótar vinnuafl sem þarf.
Uniwell býður upp á fjölbreytt úrval af öðrum lýkur eins og ENEPIG, Wire Bondable Soft Gold og aðrir, allt eftir umsókninni.
Gakktu úr skugga um að PCB-þættir þínar standi eins vel og þær eru ætlaðir til að stilla hvert skref í framleiðsluferlinu að þörfum þínum. Til að gera það þarftu hjálp reynds fyrirtækis með vel þjálfað starfsfólk og glæsilega úrval af tiltækum valkostum.
