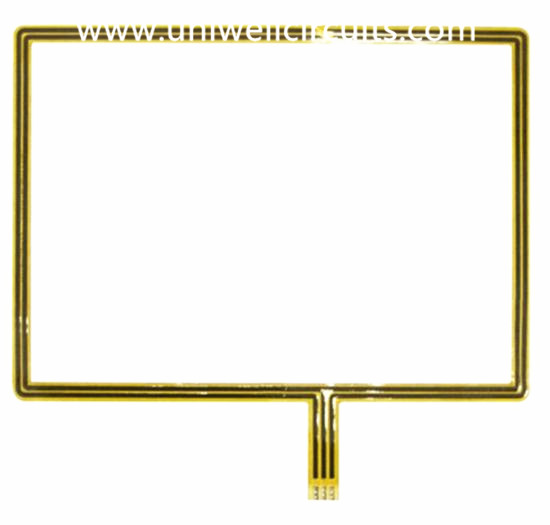

Sveigjanleg PCB fyrir þráðlaust hátalara

Sveigjanlegt hringrás fyrir þráðlausa hátalara

1.Product lýst

Forskrift
Layer: 2
Þykkt: 0,20 mm
Efni: tvöfaldur hliða lím veltingur.
Koparþykkt: 1 OZ
Yfirborðsmeðferð: innblástur gull.
Lágmarksstærð breiddar / línu fjarlægð: 0.1mm / 0.2mm.
Umsókn: þráðlaus ræðumaður

Sveigjanlegir rafrásir draga úr kostnaði og vinnuafli í samsetningu eins og þeir geta útrýma tengjum og lóðmálmur liðum uppsetningu og viðhald sveigjanlegra hringrás eru einnig þægilegra og hagkvæmari.
Eins og sveigjanlegir hringrásir geta einfalt heildar hönnun, er minni hætta á raflögnum. Sveigjanleiki er margfalt flókið og er því hægt að nota fyrir nánast hvaða vöru sem er.
Uniwell er fyrstur frumgerð prentuð hringrás borð framleiðsla leikni. Sem fyrirtæki, höfum við stolt af starfi okkar og boðið þér að heimsækja okkur til að endurskoða sérkröfur þínar.

2. Fyrirtæki upplýsingar

Uniwell hringrás FPC sérstakur í frumgerð, lítill bindi og miðlungs bindi pantanir, beygja og stíf fyrirtæki vaxa hratt síðan það var stofnað. Við þjónum viðskiptavinum okkar með sterkri tæknilegri R & D getu, alls kyns vörur, stöðug og fljótleg afhendingu. Uniwell Circuits hefur verið eitt af mest samkeppnishæfu fyrirtæki í innlendum háskólastigsviðskiptum og stífum stjórnum.

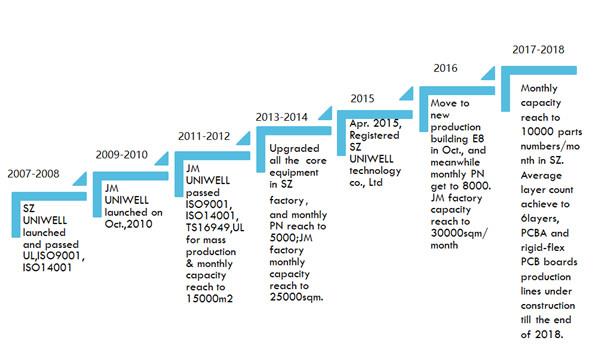

3. Stutt saga Uniwell

4.Við FPC framleiðslugeta okkar

Layer: 20 (include 12layer)
Lína breikkir / rúm (mil) í innri lag: 3/3, 3,5 / 3,5
Myndhlutfall: 20: 1 (PTH); 1: 1 (blindur vias)
Mín. borholuþvermál (mil): 6 (vélrænni); 4 (leysir)
Fjarlægð frá borun til leiðara (mil): 6
Tolerance for impedance control (+/-): 10%

5.Lead tíma fyrir framleiðslu pantanir

6.FAQ

Sp .: Þarf ég að nota FR4 efni með hátt Tg (Tg = glerviðskipti hitastig) fyrir blýlaust lóðun?

Nei, ekki endilega. Það eru margar þættir sem þarf að taka tillit til, td hversu mörg lög, þykkt PCB og einnig góð skilningur á samsetningarferlinu (fjöldi lóðahraða, tíminn yfir 260 gráður osfrv.). Sumar rannsóknir hafa sýnt að efni með "venjulegt" Tg gildi hefur jafnvel gengið betur en nokkur efni með hærra Tg gildi. Athugaðu að jafnvel með "leiðandi" lóðun Tg gildi er farið yfir.
Það sem skiptir mestu máli er hvernig efnið hegðar sér við hitastig yfir Tg gildi (eftir Tg), þannig að þekkingarnar á hitastiginu sem borðið verður undirgefið mun hjálpa þér að meta nauðsynlega flutningsgetu.

Sp .: Hverjir eru efnisþættirnir að leita að þegar þeir velja efni?

Helstu sjálfur sem við munum íhuga fyrst eru: CTE
Mælikvarði um hversu mikið efnið stækkar þegar hitað er. Gagnrýninn í Z-ás - yfirleitt yfir Tg og stækkunin er meiri. Ef CTE er ófullnægjandi fyrir þá mistök geta komið fram meðan á samsetningu stendur þar sem efnið stækkar hratt yfir Tg.

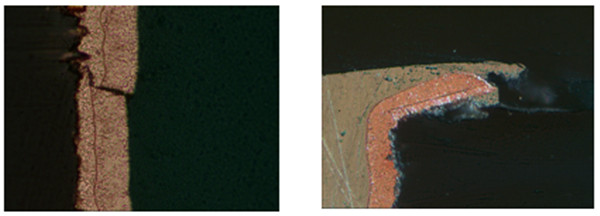

Vinstri mynd: Tunna sprunga / brotið gat Hægri mynd: Lyftur land
Efni geta haft sömu Tg og mismunandi CTE - lægri CTE er betra. Jafnvel sum efni geta haft hærra Tg gildi, en einnig hefur hærri (verri) CTE staða Tg.

Tg / GLASS TRANSITION TEMPERATURE
Tg gildi er hitastigið sem efnið breytist frá tiltölulega stíft gler-eins efni til meira teygjanlegs og bendable plast-eins efni. Mikilvægt eins og að ofan Tg, efni eiginleika mun breytast.

Td / DECOMPOSITION TEMPERATURE
Þetta er mælikvarði á niðurbroti efnisins. Greiningaraðferðin mælir með því að 5% af efninu týnist af þyngd - það atriði sem áreiðanleiki er málamiðlun fyrir og afmengun getur átt sér stað.
Hærri áreiðanleiki PCB krefst Td ≥ 340 ℃

T260 / T288 / Tími til að skemma
Þetta er aðferðin til að ákvarða hvenær þykkt PCB er óafturkræft breytt við fyrirfram skilgreindan hitastig (260 eða 288 í þessu tilfelli) - þ.e. þegar efnið stækkar þannig að það broti niður.

Sp .: Þarf ég að nota FR4 efni með hæsta Td (Td = niðurbrotshitastig) fyrir blýlaust lóða?

Stórt Td gildi er æskilegt, sérstaklega ef stjórnin er tæknilega flókin og verða fyrir nokkrum endurtekningum, en það getur leitt til meiri kostnaðar. Vitandi samkoma þín getur hjálpað til við að gera réttar ákvarðanir.
