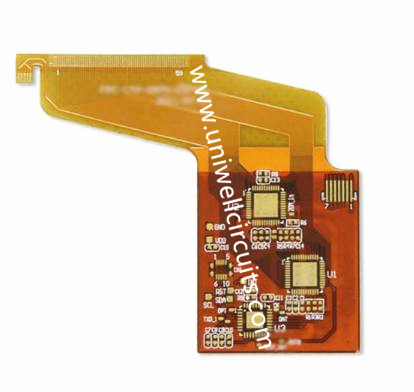

Buried holu sveigjanlegt hringrás borð
1.Product lýst
Forskrift
Fjöldi laga: 4 lög
Þykkt: 2,0 mm
Efni: 1 / 3oz engin rafgreining á rafgreiningu
Koparþykkt: 1 / / 2 oz
Yfirborðsmeðferð: innblástur gull
Lágmarkslínubreidd / línubil: 0,096mm / 0,1mm
PI styrkja þykkt: 0.1mm
Sérstök tækni: Buried hole
Umsókn: læknishjálp, iðnaðarráðstafanir osfrv.
Næstum allt sem við byggjum á Prentað hringrás er stíf beygja eða sveigjanleg hringrás byggingu. Við höfum verið á því síðan 2007, þannig að við höfum áherslu og reynslu til að hjálpa þér að verkfræðingur þinn vara til að ná árangri.
Stórar sveigjanleitir gefa þér einstakt tæki til að koma nýjar hugmyndir um pökkun á markað og að skilja vörur þínar úr hópnum. Stórt Flex gefur þér möguleika á að hanna rafrásina þína til að passa við tækið, frekar en að byggja tækið þannig að það passi í hringrásina.
2.Our vottun
Prentað rafrásir eru notuð í hernaðar-, geimferðar- og læknisfræðilegum forritum, þar sem engin möguleiki er á bilun. Við erum staðfest í ISO 9001: 2008 og UL E314500. Áreiðanleiki tækni okkar er byggð inn í vöruna þína.
3.Við getu okkar
Á Prentað hringrás við elskum áskorun og vildi gjarnan vinna með þér til að framleiða næstu stífan beygja eða sveigjanlega hringrásarhönnun. Biðjið um að sjá dæmi um vinnu okkar og hvernig við höfum gefið pakkahönnuðum nýsköpunina, hringrás þéttleika, áreiðanleika, áherslu, vottun og vingjarnlegur þjónustu sem þeir þurftu að keppa í í rafeindatækni í dag.
Efni | FR4, CEM-3, Metal Core, |
Halógenfrítt, Rogers, PTFE | |
Max. Klára borðsstærð | 1500x610 mm |
Mín. Styrkur stjórnar | 0,20 mm |
Max. Styrkur stjórnar | 8,0 mm |
Buried / Blind Via (Non-Cross) | 0.1mm |
Þáttaskipting | 16:01 |
Mín. Boranir Stærð (Mechanical) | 0,20 mm |
Tolerance PTH / Pressing passa gat / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Max. Layer Count | 40 |
Max. kopar (innri / ytri) | 6OZ / 10 OZ |
Bórþol | +/- 2mil |
Lag til lagaskráningar | +/- 3mil |
Mín. línubreidd / rými | 2,5 / 2,5mil |
BGA vellinum | 8mil |
Yfirborðsmeðferð | HASL, Leiða frjáls HASL, |
ENIG, Immersion silfur / Tin, OSP |
4. Í stífum sveigjanlegum prentplötum býður Uniwell :
● Prentaðir hringrásarborð með hörðu svæði og sveigjanleg svæði með minni fjölda laga
● Samsetning pólýímíðs og FR4, eða FR4 og þunnt lagskipt
● Stöðug-sveigjanleg prentuð hringrás, sem tengir stíft borð án þess að þörf sé á snúrum eða tengjum, sem leiðir til betri sendisendingar
● Með SMD íbúa og áfyllingu
● Allar algengar yfirborð í boði
