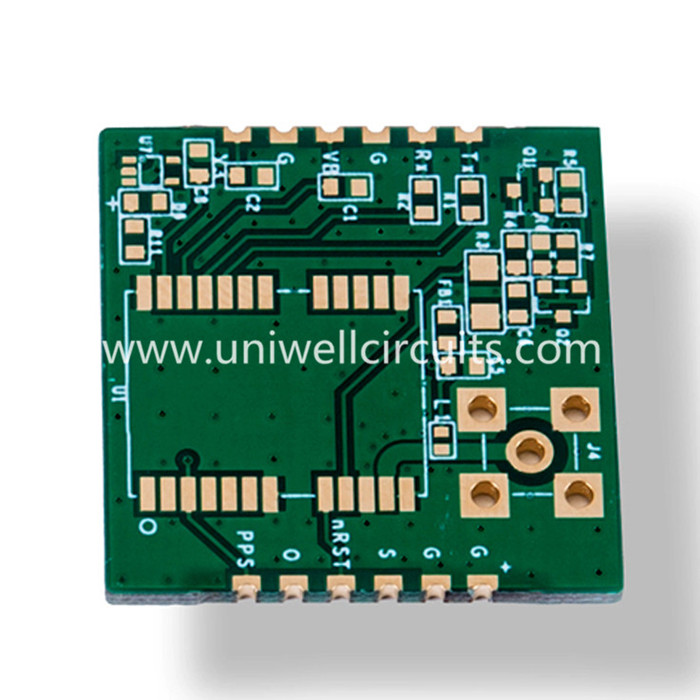

ENIG tvíhliða PCB
1.Product lýsing
Forskrift:
Layer: 2
Styrkur þykkt: 1.6mm
Yfirborðsmeðferð: Chemical gull.
Efni: FR4 TG130.
Lágmarksbreidd / lína fjarlægð: 10 / 10mil
Min gat: 0.3mm
2. Fyrirtæki upplýsingar

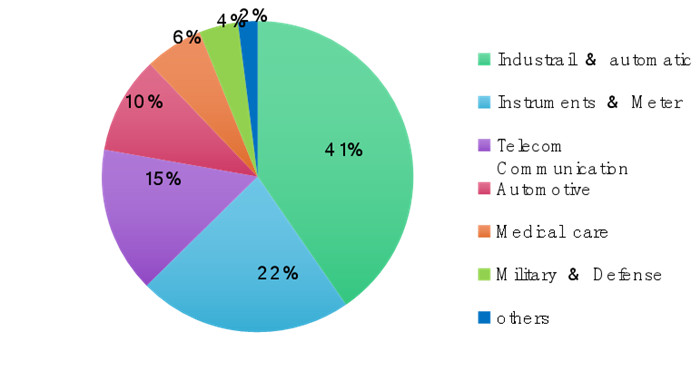

UNIWELL rafrásir sam., LTD. er fagleg prentuð hringrás borðstofa (PCB) framleiðandi frá Kína, við erum sérhæfð í að veita tilbúningur þjónustu fyrir hörðu PCB, flex PCB, stíf-flex PCB, hár tíðni PCB og einnig ál stöð PCB. Við höfum 2 verksmiðjur, við getum fyllilega séð frumgerðina þína í bindi fyrirmæli stjórn. Við leggjum mikla áherslu á gæði vöru og við höfum fengið IS09001-2008, ISO TS16949: 2009 vottorð fyrir bílaiðnaðinn í október 2010. Umsóknarföll vörunnar okkar eru ýmist eins og: neytandi rafeindatækni, iðnaður, bifreiða, samskipti, upplýsingatækni, öryggismál , lækningatæki og fleira. Við vonumst til að vera langvarandi félagi þinn í Kína.
3.Key upplýsingar
Efni | FR4, CEM-3, Metal Core, |
Halógenfrítt, Rogers, PTFE | |
Max. Klára borðsstærð | 1500x610 mm |
Mín. Styrkur stjórnar | 0,20 mm |
Max. Styrkur stjórnar | 8,0 mm |
Buried / Blind Via (Non-Cross) | 0.1mm |
Þáttaskipting | 16:01 |
Mín. Boranir Stærð (Mechanical) | 0,20 mm |
Tolerance PTH / Pressing passa gat / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Max. Layer Count | 40 |
Max. kopar (innri / ytri) | 6OZ / 10 OZ |
Bórþol | +/- 2mil |
Lag til lagaskráningar | +/- 3mil |
Mín. línubreidd / rými | 2,5 / 2,5mil |
BGA vellinum | 8mil |
Yfirborðsmeðferð | HASL, Leiða frjáls HASL, |
ENIG, Immersion silfur / Tin, OSP |
Frjáls gjald E-próf: 100%
Skoðunarstaðall: IPC-A-600H / IPC-6012B, flokkur 2/3
Outgoing skýrslur: lokaskoðun, E-próf, solderability próf, smásjá og fleira
Vottorð: UL, RoHS, ISO14001: 2004, ISO / TS16949: 2009
4.Hvað er capped gegnum holu?
A capped gegnum er þegar málun er bætt við um gatið þannig að yfirborðið sé að fullu málmað með lágmarki kopar / húðuð þykkt 5um fyrir kröfur í flokki 2 eða 12 fyrir kröfur í 3. bekk.
Þetta er byggt á því að áfyllingarefni er epoxýplastefni í stað þess að lóðmálmur, því að epoxýið dregur úr hættu á loftbólum eða stækkun fyllingarinnar meðan á lóðun stendur. Þetta má flokkast í IPC-4761 sem gerð VII-fyllt og capped gegnum holur. Það er venjulega notað fyrir hönnun með í gegnum púði eða í BGA forritum þar sem hárþéttleiki er krafist.
