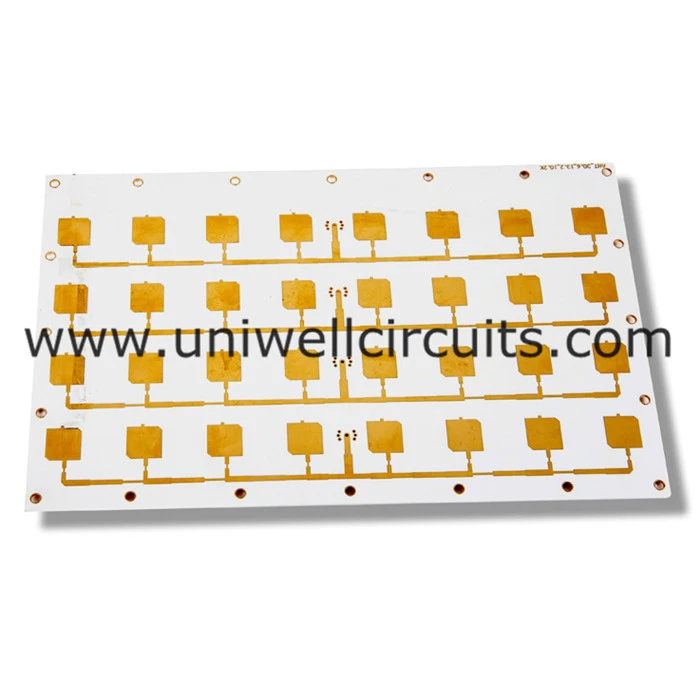

2 lag hörð gullhúðuð hringrás borð
1.Product sýning
Forskrift:
Layer: 2
Styrkur þykktar: 1,56 mm
Yfirborðsmeðferð: hörð gullhúðun.
Efni: FR4.
Lágmarksbreidd / lína fjarlægð: 25 / 20mil
Min gat: 0.5mm
Uniwell hringrás er fagleg PCB framleiðandi í Kína, við bjóðum upp á margs konar sérsniðnar PCB með HASL, Lead frjáls HASL, ENIG, Immersion silfur / Tin, OSP yfirborðsmeðferð.
Uniwell hringrásin býður upp á tvenns konar gullhreinsun: Electroless Nickel Immersion Gold (ENIG) sem yfirborðsmeðhöndlun fyrir alla PCB, og hörðhúðuð gull yfir yfirhúðuð nikkel fyrir brúnklemmafingur. Rafrúll gull gefur framúrskarandi lóðréttu en efnaafhleðsluferlið þýðir að það er of mjúkt og of þunnt til að standast endurtekið núningi. Glerhúðuð gull er þykkari og erfiðara gerir það tilvalið fyrir brennivíddartengi fyrir PCB sem verður endurtekið tengt og fjarlægt.

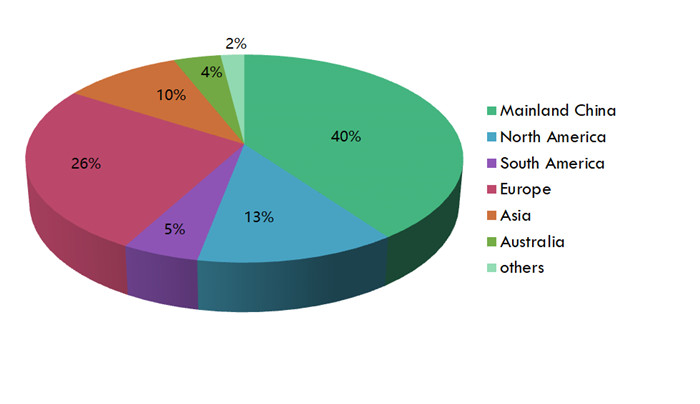

2. Viðskiptavinir okkar
Með 10+ ára reynslu og hæfileikaríkri stjórnun, í samræmi við hágæða, sértæka framleiðsluaðferðir og faglega þjónustu, sem gerir Uniwell Circuits mikla viðurkenningu frá viðskiptavinum um allan heim, þar á meðal meginland Kína, Taiwan, Bandaríkin, Japan, Rússland, Þýskaland, Sviss, Svíþjóð, Bretlandi, Finnlandi, Frakklandi, Hollandi, Ítalíu, Póllandi, Danmörku, Ástralíu, Brasilíu, Singapúr, Tælandi og Malasíu.
3.Við leiða tíma
Uniwell bjóða upp á fljótlegan turn service.1-2 lag á 24 klst, 4-6 lag á 48 klst, þú getur tekið það sem tilvísun.
Lag | Snúa-snúa | Dæmi röð | Fjöldaskipti |
einn | 24 klukkustundir | 3vinnandi dagar | 7 vinnandi dagar |
tvöfalt | 24 klukkustundir | 4 vinnandi dagar | 7 vinnandi dagar |
4-6layer | 48hours | 5-6 vinnandi dagar | 10 vinnandi dagar |
8-12layer | 120hours | 7-9 vinnudagar | 15 vinnandi dagar |
FR-4 byggir á, útiloka efni leiðtíma | |||
4.Ef þú þekkir muninn á niðurdælingu gulli og gullhúðu
Gullhúðuð: Gullhúðuð er aðferð til að afhenda þunnt lag af gulli á yfirborði annars málms í gegnum málmhúð. The gull agnir fest við PCB, eins og sterk viðloðun einnig þekktur sem harður gull. Gullfingur minnisbanka er hart gull og núningi ónæmur.
Immersion gull: Immersion gull í gegnum efnahvörf til að gera gull agnir fest við PCB. Sem veikburða viðloðun er það einnig þekkt sem mjúkt gull.
Af hverju nota gullhúðun?
Eins og IC verður meira og meira samþætt og IC pinna eru einnig þéttari. Þetta veldur erfiðleikum með að staðsetja SMT. Að auki er geymsluþol HASL borðsins mjög stutt, þannig að gullplötunin leysir þetta vandamál:
Hins vegar, eins og hringrásarlínur verða þéttari og það leiddi skammhlaup. Og þar sem tíðni merkisins verður hærri, verða áhrif húðarinnar sem hafa áhrif á gæði gæði að verða augljósari.
Húðáhrif: Háhraða skiptisstraumur, núverandi mun hafa tilhneigingu til að einbeita sér að yfirborði vírsins.
Afhverju er hægt að nota sökkva gull?
Í því skyni að leysa ofangreind vandamál gullhúðuð borðsins, svo samþykkja innblástur gull tækni:
1) Vegna mismunandi kristalbyggingar milli Immersion Gold og Gold Plating, er Immersion Gold auðveldara að suða en gullplata og mun ekki valda slæmri suðu. Streita er auðveldara að stjórna.
2) Þar sem aðeins pads hafa nikkel-gull, merki sending í kopar lag í húð áhrif og mun ekki hafa áhrif á merki.
3) Ekki auðvelt að oxa.
