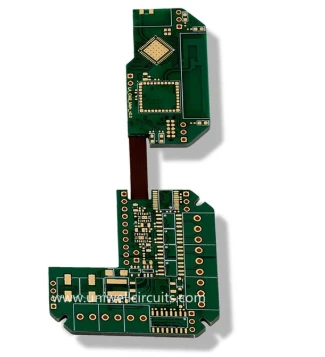

RF borðið aðskilur skipulag stafrænna rása og RF rása, með það að markmiði að koma í veg fyrir náttúrulega einkennandi árekstra milli tveggja tegunda rása, bæla yfir svæðisbundin rafsegultruflanir frá rótinni og tryggja að kjarnaframmistöðu RF kerfisins, svo sem móttöku næmi og sendingarorku, uppfylli staðlana.
Árekstur náttúrulegra eiginleika milli tveggja tegunda hringrása
Munurinn á amplitude merkja er mjög mikill: stafræna hringrásarmerkjasveiflan getur náð nokkrum voltum, en veika merkið á RF móttakara er venjulega minna en 1 μV, og amplitude munurinn á milli tveggja getur náð allt að 120dB. Lítill hávaði í stafrænu hringrásinni er nóg til að yfirgnæfa RF merkið algjörlega.
Hávaðaeiginleikarnir eru algjörlega andstæðir: stafrænar hringrásir eru sterkir hávaðagjafar og hröð snúning á ns stigum mun mynda fjöldann allan af hátíðnihljóðum sem geisla rafsegultruflunum út á við; RF hringrásin er mjög viðkvæm hringrás og hávaðatala LNA við móttökuendann er auðveldlega hækkað með ytri hávaða um 2-3dB, sem rýrir móttökuafköst beint.
Hönnunarmarkmiðin eru í grundvallaratriðum ólík: stafrænar hringrásir einbeita sér að því að senda rökfræðilegar aðstæður og krefjast ekki stranglega viðnámssamsvörunar; RF hringrásin leggur áherslu á skilvirka sendingu á hátíðni afli og verður að hafa strangt eftirlit með 50 Ω einkennandi viðnáminu í öllu ferlinu. Blöndun mun skemma viðnámssamfellu RF flutningslínunnar.
Forðist skerðingu á frammistöðu kjarna
Komið í veg fyrir að harmonika frá stafrænu klukkunni og háhraða strætó komist inn í RF-tengilinn og forðastu 5-10dB lækkun á næmni RF-móttakara og óhóflega óviðeigandi útstreymi í sendiendanum.
Til að forðast spennustopp af völdum rofapúlsstrauma í stafrænum rafrásum á raflínum, sem geta ráðist inn í rafmagnspinna RF-flaga og valdið röskun á RF-merkja, óstöðugri PLL-læstingu- og jafnvel sjálf-spennt sveiflu.
Raunverulegt prófunartilvik sýnir að LNA hávaðatalan á 2,4GHz hlið PCB án skiptingarskipulags nær 3,5dB; eftir að hafa lokið stafrænu/RF líkamlegu skiptingunni, lækkar hávaðatalan í 2.0dB og móttökunæmni er beint aukin um 8dBm.
Draga úr erfiðleikum við að leiðrétta rafsegulsamhæfi
Skilgreinið fyrirfram mörkin milli hávaðagjafa og viðkvæmra hringrása með staðbundinni einangrun til að forðast að treysta á óbeinar leiðréttingaraðferðir eins og segulmagnaðir perlur og hlífðarhlífar á síðari stigum, sem dregur úr efniskostnaði og hönnunar endurtekningarlotum.
Eftir skiptingu, markvissa eins punkta jarðtengingu stafrænnar jarðar og RF jarðar, er hægt að ná fram sjálfstæðri síun á aflgjafaútibúi til að forðast flæði jarðlykkjustraums milli tveggja jarðplana og skera af hávaðatengileiðinni frá botnlaginu.
Fullnægja ströngum kröfum um lágviðnám jarðtengingar í RF hringrásum: 1 mm raflögn á RF tíðnisviðinu jafngildir um það bil 1nH inductance og skipting getur stytt RF jarðtengingu verulega í gegnum brautina og forðast merki tap af völdum mikillar jarðtengingarviðnáms.
