Hver er munurinn á RO4350B/RO4003C/RO3003
Ein setning niðurstaða

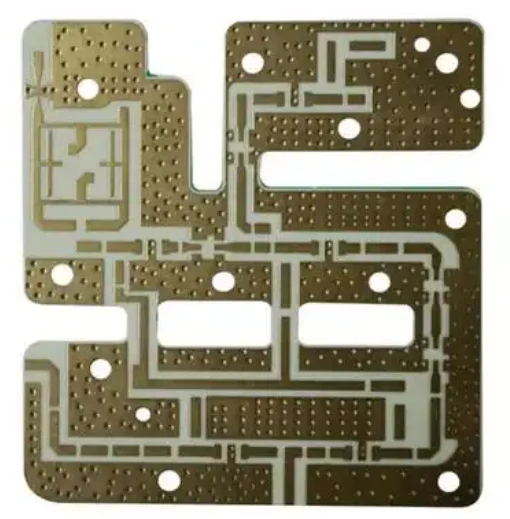

RO4003C og RO4350B eru „bræður“ - báðir tilheyra Rogers RO4000 röðinni og eru úr trefjaglerstyrktu kolvetnisplastefni og keramikfylliplötum. Hægt er að vinna þær með því að nota venjulegar FR4 framleiðslulínur, þar sem helsti munurinn er hvort þær séu með UL 94 V-0 logavarnarefnisvottun og hversu mikið slitið er; RO3003 er önnur tegund - keramikfyllt PTFE plata, með lægsta rafmagnstapi og millimetra bylgjugetu, en einnig hæsta vinnsluþröskuld og verð.
1, Lítum fyrst á „bakgrunn“, þar sem rót mismunarins liggur
RO4003C tilheyrir RO4000 röðinni, með uppbyggingu kolefnisvetnisplastefnis styrkt með trefjagleri og keramikfylliefni. Sölupunktur þess er "að nota vinnsluhæfni epoxýglerdúks (FR4) til að ná rafeiginleikum nálægt PTFE" - án þess að þörf sé á sérstakri holumeðferð, venjulegur FR4 búnaður getur borað göt, sökkt kopar, etsað og lagskipt. Notaðar eru tvær tegundir af trefjagleri, 1080 og 1674.
RO4350B er einnig trefjaglerstyrkt kolvetnis/keramikplata úr RO4000 röðinni, en með logavarnarkerfi bætt við formúluna og fengið UL 94 V-0 vottun. Það treystir ekki á logavarnarefni sem byggjast á brómi fyrir logavarnarefni. Það er sama vinnslukerfi og RO4003C og hægt að framleiða það á sömu framleiðslulínu.
Hver er munurinn á RO4350B/RO4003C/RO3003
Ein setning niðurstaða
RO4003C og RO4350B eru „bræður“ - báðir tilheyra Rogers RO4000 röðinni og eru úr trefjaglerstyrktu kolvetnisplastefni og keramikfylliplötum. Hægt er að vinna þær með því að nota venjulegar FR4 framleiðslulínur, þar sem helsti munurinn er hvort þær séu með UL 94 V-0 logavarnarefnisvottun og hversu mikið slitið er; RO3003 er önnur tegund - keramikfyllt PTFE plata, með lægsta rafmagnstapi og millimetra bylgjugetu, en einnig hæsta vinnsluþröskuld og verð.
1, Lítum fyrst á „bakgrunn“, þar sem rót mismunarins liggur
RO4003C tilheyrir RO4000 röðinni, með uppbyggingu kolefnisvetnisplastefnis styrkt með trefjagleri og keramikfylliefni. Sölupunktur þess er "að nota vinnsluhæfni epoxýglerdúks (FR4) til að ná rafeiginleikum nálægt PTFE" - án þess að þörf sé á sérstakri holumeðferð, venjulegur FR4 búnaður getur borað göt, sökkt kopar, etsað og lagskipt. Notaðar eru tvær tegundir af trefjagleri, 1080 og 1674.
RO4350B er einnig trefjaglerstyrkt kolvetnis/keramikplata úr RO4000 röðinni, en með logavarnarkerfi bætt við formúluna og fengið UL 94 V-0 vottun. Það treystir ekki á logavarnarefni sem byggjast á brómi fyrir logavarnarefni. Það er sama vinnslukerfi og RO4003C og hægt að framleiða það á sömu framleiðslulínu.
RO3003 tilheyrir RO3000 röðinni og er keramikfyllt PTFE (polytetrafluoroethylene) samsett efni. PTFE sjálft hefur mjög lága yfirborðsorku, þannig að veggurinn sem borað er í holu verður að meðhöndla með natríumnaftalen eða plasmavirkjun til að tryggja koparviðloðun, sem er aðalástæðan fyrir því að það er erfiðara að vinna úr honum en fyrri tveir. Rafmagn er afar stöðugt yfir breitt tíðnisvið, með opinberum fullyrðingum um að það geti náð allt að 77 GHz.
3, Skiptu niður hvern hlut til að sjá muninn
1. Rafstuðull Dk: munur um 0,4 hefur bein áhrif á línubreiddina
RO3003 hefur lægstu 3,00, en RO4350B er með hæstu 3,48. Því hærra sem Dk er, því þrengri eru raflögn með sömu viðnám (sem stuðlar að smæðingu), en því meiri munur er á raflengd. Öll þrjú eru á "lágmarksbilinu" 3,0-3,5, þannig að línubreiddarstillingin fyrir marga loftnetshönnun þegar skipt er á milli þriggja er ekki ýkt.
2. Tap Df: Þetta eru grunnvatnaskilin
RO3003 is about 0.0010, RO4003C is 0.0027, and RO4350B is 0.0037- RO3003 is nearly four times lower than RO4350B. On a 10 cm microstrip line, this difference will be directly reflected as a multiplied difference in insertion loss; The higher the frequency (>10 GHz) og því lengri sem línan er, því markverðari er ekki hægt að hunsa muninn. "C" í nafninu RO4003C er staðsett sem lágtapsútgáfa og er lægsta Df einkunnin í RO4000 röðinni.
3. Hitastig stöðugleiki TCDk
RO3003 -3 ppm/ gráðu C er afar frábært, með lágmarks fasareki með hitastigi; RO4003C (+40) og RO4350B (+50) eru einni stærðargráðu hærri. Þetta er ástæðan fyrir því að atriði eins og ratsjá og áfangaskipan sem eru næm fyrir fasasamkvæmni hafa tilhneigingu til að hygla PTFE plötum.
4. Rakaupptaka
RO3003 hefur lægsta rakaupptökuhraða (0,02-0,04%) og betri langtímastöðugleika fyrir útiloftnet; RO4000 röð Minna en eða jafnt og 0,06%, sem er líka gott, en ekki eins gott og PTFE kerfi.
5. Z-ás CTE og PTH áreiðanleiki
Z--ásinn CTE á RO4350B er aðeins 32 ppm/gráðu C, sem er það vingjarnlegasta af þessum þremur fyrir húðaðar gegnum holur. Undir mikilli hitamismun er minni líkur á að holuveggurinn sprungi, þess vegna er hann mikið notaður í aflmagnara og ratsjáareiningum fyrir bíla. RO4003C er 46 ppm/gráðu C.
6. Logavarnarvottun (auðveldast að gleymast en hefur mest áhrif á fjöldaframleiðslu)
Aðeins RO4350B hefur UL 94 V-0. RO4003C er halógen-frítt og brómlaust, en hefur ekki V-0 vottun. Fyrir vörur sem krefjast öryggisvottun fyrir neytenda- og iðnaðarnotkun, ef málmplatan verður að vera skráð sem V-0, þá verður RO4003C beint útrýmt - þetta er algengasti "flöskuhálsinn" í vali. Athugaðu að margar heimildir á netinu merkja einnig RO4003C sem V-0, sem er misskilningur. Vinsamlegast skoðaðu opinberu gögnin til að fá nákvæmni.
7. Vinnsla og kostnaður
RO4003C/RO4350B fylgir venjulegu FR4 ferlinu, með stjórnanlegum kostnaði og stuttum afhendingartíma; RO3003 krefst PTFE sérstakra ferla (virkjun svitahola, strangari dýptarstýringar og viðnámsstýringar), sem leiðir til þéttari afraksturs og kostnaðar og verulega hærra verðs.
4, Valtillögur
Til að standast öryggisreglur/fjöldaframleiðslu neytenda/iðnaðar IoT/grunnstöðvar magnari/bíla ratsjá (24 GHz) → RO4350B. Sjálfgefinn upphafspunktur er V-0, með lægsta Z--ás CTE, þroskuðustu aðfangakeðjuna og bestu hagkvæmni.
Aerospace/Vörn/High Q-síur/Langar sendingarlínur/Tekur hverja 0,1 dB og þarf ekki V-0 → RO4003C. Minni tap og halógenfrítt, en ekki treysta á logavarnarvottun þess.
24/77 GHz millimetra bylgjuratsjá/fasaskipt fylki/gervihnattasamskipti/örbylgjusía, leitast við endanlegt lágtap og fasastöðugleika → RO3003. Hæsta afkastaþakið kemur á kostnað við verð og vinnsluerfiðleika.
Kostnaðarstýringaraðferðir: Algengt er að nota blendingalagskipt - há-tíðnispjöld (eins og RO3003 eða RO4350B) eru notuð fyrir RF lagið og FR4 er notað fyrir stafræna/afl lagið, sem jafnar frammistöðu og kostnað.
5, Nokkrar auðveldar gildrur til að stíga í
Ekki nota ranga Dk fyrir uppgerð: RO4003C uppgerð ætti að nota 3.55 (ekki 3.38) og RO3003 ætti að nota 3.16 (ekki 3.00). Með því að nota vinnslugildi til að reikna út viðnám mun borðið óhjákvæmilega víkja.
Ekki gera ráð fyrir að RO4003C standist V-0: Ef logavarnarefnisvottun er krafist skaltu velja RO4350B eða RO4835.
RO3003 getur ekki notað venjulegt FR4 ferli: gatveggurinn verður að gangast undir PTFE sértæka virkjunarmeðferð, annars verður kopartengikraftur gatsins ófullnægjandi og delamination verður með endurflæðislóðun.
Hitaleiðni RO3003 er aðeins 0,50 W/m · K, sem er lægra en RO4000 röðin. Þegar hannað er há-aflsmagnara er nauðsynlegt að huga að hitaleiðnihönnuninni sérstaklega. Ekki velja það bara út frá litlu tapi.
