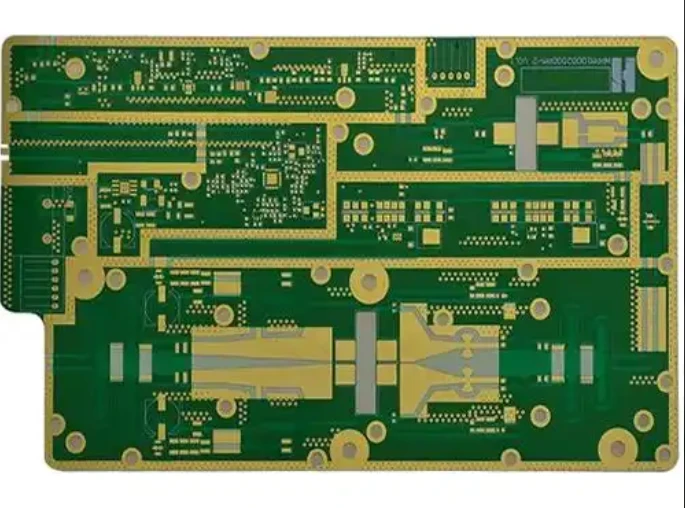

Ein setning samantekt: Rogers há-tíðniborð Dk/Df túlkun
Dk ákvarðar hvort merkið fer hratt eða ekki, og hvort viðnámið er nákvæmt, en Df ákvarðar hvort merkið dregur verulega úr og hversu langt það getur farið. Hið fyrra er vegaástand aðalæðarinnar og hið síðara er eldsneytisnotkun - þessar tvær breytur ákvarða saman hvaða tíðni og hversu lengi þessi há-tíðnitenging getur keyrt.
1, Dk (rafstuðull ε r): „hraði og viðnám“ slöngunnar
Eðlisfræðileg merking: Geta efnis til að geyma raforku í rafsviði er víddarlaust hlutfall af hlutfallslegu lofttæmi (=1). Skrifaðu Dk eða ε r í verkfræði.
Það fer beint inn í þrjár verkfræðilegar formúlur (þetta er lykillinn að "túlkun", færibreytur eru aðeins skynsamlegar þegar þær eru breyttar í hringrásarvísa):
Útbreiðsluhraði: Vp=c/√ Dk - því lægra sem Dk er, því hraðar hleypur merkið
Sendingartöf: tpd ≈ 84,7 × √ Dk (ps/tommu) - Þegar Dk breytist úr 3,48 í 3,60 víkur seinkunin um 0,3%
Einkennandi viðnám: Undir sömu línubreidd/rafmagnsþykkt, Z0 ∝ 1/√ Dk - Dk sem er hlutdrægt um 0,1, 50 Ω getur víkkað um meira en 2,5 Ω, beint af stað endurspeglun
2, 5 auðveldustu gildrurnar til að stíga í þegar lesið er gagnahandbækur
Þetta er hagnýtasti hluti orðsins 'túlkun' - fyrir sama Dk/Df, mismunandi nafnskilyrði geta leitt til verulegs munar á tölum:
Misræmi í prófunartíðni: Dk á FR-4 er venjulega merkt með gildinu 1MHz og há-tíðniborðið verður að horfa á gögn í kringum 10GHz. Dk minnkar með tíðninni og að nota lág-tíðnigildi fyrir hátíðnilíkingar mun óhjákvæmilega leiða til hlutdrægni.
Ósamræmdar prófunaraðferðir: Iðnaðarstaðallinn IPC-TM-650 ræmalínuómunaraðferð/SPDR krefst staðfestingar á samræmdum skilyrðum fyrir krosshandvirkan samanburð og ekki er hægt að bera óstöðluð prófunargögn beint saman lárétt.
Umburðarlyndi er merkt sem sýndar: taktu alltaf með ± gildi þegar þú horfir á Dk. ± 0,02 og ± 0,2 eru tveir gjörólíkir viðnámsstýringarhæfileikar.
Anisotropy hunsuð: Handbókin gefur kannski aðeins Dk, en Z-ásinn er í raun frábrugðinn XY planinu. Microstrip línur, ræmur línur og resonant mannvirki eru viðkvæm fyrir stefnu, og uppgerð ætti að fara fram nákvæmlega.
Raki og koparþynnuleki: Dk eykst og Df versnar eftir að borðið dregur í sig vatn (PTFE vatnsupptökuhraði<0.02%, almost unaffected); In addition, the conductor loss caused by copper foil roughness at 10GHz may exceed the dielectric loss, and HVLP/RTF low profile copper foil must be used.
3, Þriggja þrepa lendingartúlkunaraðferð
Fyrsta sett tíðni:<6GHz, RO4000 series is sufficient; 6~30GHz, Choose RO3000/PTFE mid-range; ≥30GHz, Directly access RT/duroid 5880 and RO3003.
Reiknaðu tapsfjárhagsáætlunina aftur: metið rafmagnstapið með því að nota d ≈ 2,3 · f · Df ·√ Dk, bætið við leiðaratapinu og athugaðu hvort heildarinnsetningartapið geti mætt hlekkjamörkum, frekar en að einblína bara á Df gildið.
Að lokum, sannreyndu stöðugleika: Framleiðandinn þarf að leggja fram Dk/Df skýrslur fyrir notkunartíðni, allt hitastig og lotu fyrir lotu, og staðfesta hvaða stefnu Dk og tíðnipunktur er notaður í uppgerðinni.
