Ég tel að allir hafi séð og heyrt um einlaga, tvöfalda, fjögurra laga og 8-laga borð. Í dag mun ég sýna það með myndskreytingum og texta.
1. Eitt lag borð
Einlags borð er einfaldasta PCB gerð borðið, einnig þekkt sem stakt spjald. Þar sem vír birtast aðeins á annarri hliðinni köllum við þessa tegund af PCB borði eitt spjald.
2. Tvöfalt lag borð

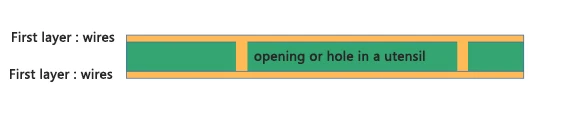

Platan sem við búum venjulega til er tveggja laga borð, einnig þekkt sem tvíhliða borð, sem þýðir að hægt er að tengja báðar hliðar borðsins. Þegar við slökkva á raflögn á annarri hliðinni verður það aftur eins lags borð.
3. Fjögurra laga borð

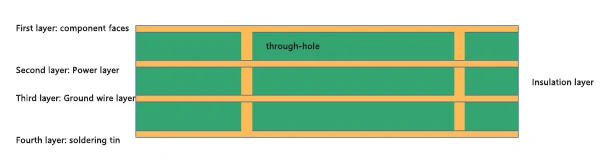

Fjögurra laga borð notar tvö tveggja laga PCB og setur einangrunarlag á milli laganna tveggja.

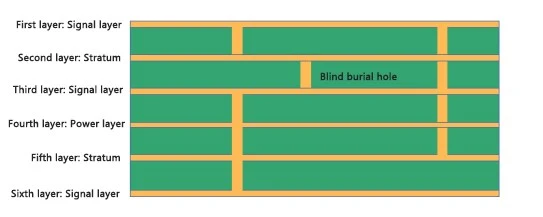

Fjögurra laga blindur grafinn opplata
4. Sex laga borð
Sex laga útgáfan er fjögurra laga PCB með einu lagi borði bætt fyrir ofan og neðan það. Hönnunarkosturinn við sex laga borðið er að það getur hagrætt rafsegultruflunum og sent merki á mismunandi hraða.
5. Átta laga borð

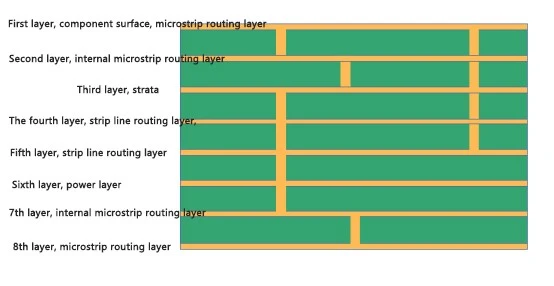

8-lagsútgáfan hefur sama einfalda skilning og 6-lagspjald, þar sem einlags borði er bætt við fyrir ofan og neðan 6-lagspjald, sem venjulega samanstendur af fjórum raflögnum og fjögur viðmiðunaryfirborðslög. Merkjaheilleiki og EMC eiginleikar eru bestir.
6. Tíu laga borð

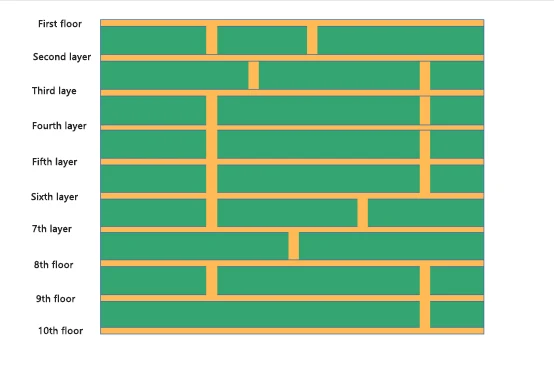

Tíu laga töflur, 12 laga töflur og hærri PCB útgáfur eru aðallega notaðar á snjallsímum, gagnamiðlara töflur og sveigjanleg töflur eru meirihluti.
