6 laga borð, ef aðeins efsta og annað lagið keyra RF, notaðu þá aðeins RO4350B á milli þessara tveggja laga og notaðu hátt Tg fr4 fyrir þau 4 lög sem eftir eru. Það er raunhæf tala að lækka heildarefniskostnað borðsins um 30% til 60%.
Rogers RO4000 serían er algengasta hátíðnikjarnaborðið fyrir blandaða þjöppun, með stöðuga Dk 3,48 ± 0,05 og tapstuðul um það bil 0,0037@10GHz. Það er einni stærðargráðu lægri en fr4.
Sem eftirlit er FR-4 samsett efni úr trefjaglerdúk og epoxýplastefni, með Dk á bilinu 4,2 til 4,8 og rekur með tíðni, hitastigi og rakastigi og Df allt að 0,018 til 0,025. Kostur þess er aðeins tvö orð: ódýrt. Það er alveg nóg fyrir stafrænar hringrásir, aflgjafa og lágtíðnilíkingar; Notkun þess fyrir RF tengla á GHz-stigi getur orðið flöskuháls hvað varðar innsetningartap og viðnámsstöðugleika.

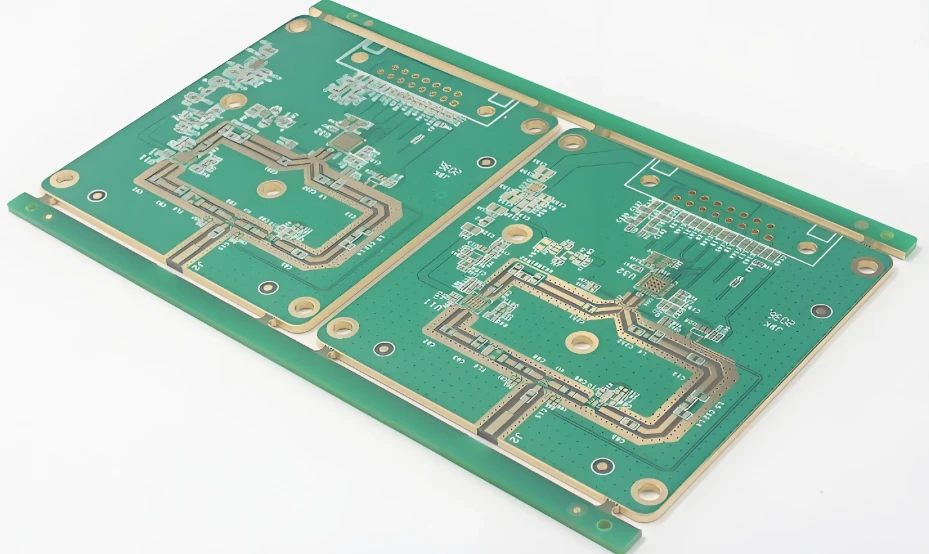

Kjarnaform þessa kerfis er að stafla þessu tvennu saman og þrýsta þeim saman í einu:
Lykilforsenda: Gerðu fyrst greinarmun á „blandanlegum þrýstingi“ og „erfiðum blöndunlegum þrýstingi“
Þetta eru vatnaskilin sem ákvarða árangur eða mistök verkefnis og mörg tilvik bílslysa eru vegna þess að ekki er greint á þessu skrefi.
Blönduð þjöppunartegund (mælt með)
Fulltrúar gerðir: RO4350B, RO4003C, RO4835 og önnur RO4000/RO3000 kolvetniskeramikfyllingarröð.
Kvoðakerfið hefur góða sækni við FR-4, með Z-ás CTE um 30-46 ppm/gráðu, og passar vel við koparþynnu. Tg þess er allt að um 280 gráður og það er hannað til að blandast FR-4.
Aðfangakeðjan er þroskuð og það eru margar innlendar plötuverksmiðjur sem geta gert eitt-þjöppunarmót með stýranlegum verkfræðikostnaði.
Erfitt að blanda saman þjöppunargerð (notið með varúð)
Fulltrúar gerðir: RT/duroid 5880, RO3003 og önnur PTFE efni.
Yfirborðsorkan er aðeins 18-20 mN/m og viðloðunin við koparþynnu og miðlungs er afar léleg. Án fyrri plasmavirkjunar er búist við aflögun; Z-ás CTE er allt að 200 ~ 300 ppm/gráðu og misræmið við FR-4 er tvöfaldað.
Ef það er örugglega nauðsynlegt að nota það, þarf að bæta RO4350B við sem umbreytingarlagi á báðum hliðum PTFE til að draga Z-stefnu CTE dreifingu inn í hægfara feril - með of mörgum ferlum, sparaður efniskostnaður gæti verið fylltur til baka með vinnslugjöldum.
4, Kostnaður við blönduð þrýsting (Fjórar stórar áhættur)
Með því að setja saman tvö efni með mjög mismunandi persónuleika, beinist vandamálið að fjórum sviðum:
Millilagsflögnun og blöðrumyndun (banvænlegasta): Misræmi í CTE er undirrótin. CTE á Z-ás staðalsins fr4 er um 50-70 ppm/gráðu og RO4000 er um 30-46 ppm/gráðu. Þegar endurrennslislóðatoppurinn er 245-260 gráður getur stækkunarmunurinn á milli tveggja orðið tugir míkrómetra. Í raunverulegri prófun getur aflögunarhraði óhagkvæmra blönduðra þrýstiplatna náð 12% eftir hitauppstreymi við -40 gráður ~ 85 gráður. Stærsta gryfjan er notkun á venjulegum fr4 hálfhertuðum blöðum (eins og 1080) til að fjarlægja Rogers lagið, sem er mikil tíðni eyðingarslysa.
Óhófleg vindganga: Ósamhverf lagskipt myndefni leifar af streitu eftir þjöppunarkælingu og beygjuaflögunin getur náð 1,2-2,5 mm/m. Væg tilvik geta falið í sér lélega viðloðun SMT stálnets og uppsetning BGA minnisvarða, á meðan alvarleg tilvik geta leitt til brota á lóðmálmi. Almennt þarf að stjórna skekkju blönduðu þrýstiplötunnar innan 0,5% (BGA þétt vettvangur) og laus staðallinn er 0,75% (sjá IPC-6012).
Viðnámsjöfnun: Dk á RO4350B er um 3,48 og fr4 er um 4,2~4,8. Ef hátíðnimerkjalínan fer yfir raforkulagið mun viðnámsþrep eiga sér stað - þegar mælda örstriplínan fer frá fr4 laginu yfir í RO4350B lag, þá myndast +7 Ω skammvinn toppur í skrefinu og merkjagæðin versna verulega.
Sprunga á pore kopar: Blandað þrýstibyggingin er endurtekið fyrir togþrýstingsþrýstingi meðan á hitauppstreymi stendur, sem er einbeitt á viðmóti koparlagsins á pore veggnum og undirlaginu. Eftir langvarandi váhrif er pore kopar (venjulega 20-25 μm) viðkvæmt fyrir örsprungum í miðjum hola veggnum, sem að lokum leiðir til opins hringrásar.
